一．概述：

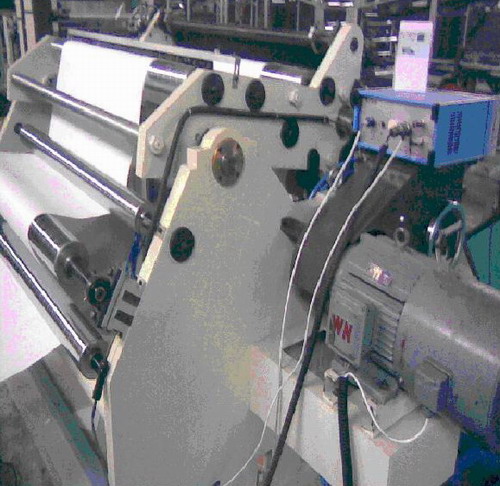

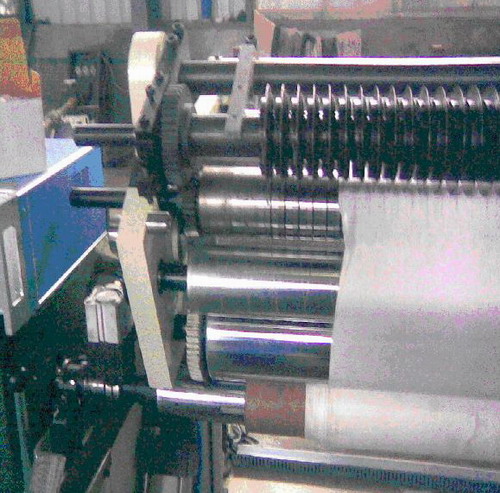

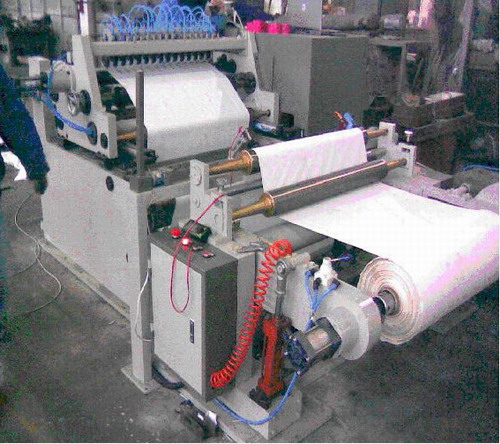

分切機是用于對包裝材料（如：水松紙等）進行分切卷曲的設備，主要由放卷－過渡段－收卷三個部分組成，“放卷”由磁粉離合器控制其張力，“過渡段”由一些輥筒組成，“收卷”由變頻器控制整機速度。丹佛斯VLT FC301系列變頻器具有響應時間快、速度控制精度高等特點，通過速度閉環控制，可將轉速誤差控制在+/-0.15rpm之內(4極電機,0-6000rpm)，因此，選用丹佛斯VLT FC301來驅動收卷電機。
二．系統參數
最高線速度 ― 350m/min
收卷電機 ― 5.5KW,380V,50Hz,11.6A,1440RPM
收卷變頻器 ― FC301P7K5
三．FC301參數設置
FC301P7K5采用閉環速度控制模式，由安裝在從動輥上的編碼器作為反饋信號，電位器控制線速度大小。其主要參數設置如下表所示：
|
參數號 |
參數名稱 |
設定值（代碼） |
|
3-01 |
參考值/反饋單位 |
RPM |
|
3-02 |
最小參考值 |
0RPM |
|
3-03 |
最大參考值 |
2380RPM |
|
3-41 |
加速時間 |
2.00 |
|
3-42 |
減速時間 |
2.00 |
|
4-11 |
電機速度下限 |
0RPM |
|
4-13 |
電機速度上限 |
3000RPM |
|
4-19 |
最大輸出頻率 |
100Hz |
|
5-70 |
端子32/33每轉脈沖 |
300PPR |
|
5-71 |
32/33碼盤方向 |
正常順時針（0） |
|
6-14 |
53號端子參考低 |
0RPM |
|
6-15 |
53號端子參考高 |
2380RPM |
|
6-16 |
53號端子濾波時間 |
0.3 |
|
7-00 |
速度PID反饋源 |
24V編碼器(1) |
|
7-02 |
比例增益 |
0.015 |
|
7-03 |
積分時間 |
35.0ms |
|
7-04 |
微分時間 |
180ms |
|
7-05 |
微分極限 |
5.000 |
|
7-06 |
低通濾波時間 |
100ms |
四. 總結
在運行過程中，隨著材料的繞卷，張力始終保持恒定，達到了良好的效果。
